SLon立环脉动高梯度磁选机

 SLon磁选机的设备结构和工作原理：

 SLon立环脉动高梯度磁选机结构见图1，它主要由脉动机构、激磁线圈、铁轭、转环和各种矿斗、水斗组成。用导磁不锈钢制成的钢板网或圆棒作磁介质。

 激磁线圈通过直流电，在分选区产生感应磁场，位于分选区的磁介质表面产生非均匀磁场即高梯度磁场；转环作顺时针旋转，将磁介质不断送入和运出分选区；矿浆从给矿斗给入，沿上铁轭缝隙流经转环。矿浆中的磁性颗粒吸附在磁介质棒表面上，被转环带至顶部无磁场区，被冲洗水冲入精矿斗，非磁性颗粒在重力、脉动流体力的作用下穿过磁介质堆，与磁性颗粒分离。然后沿下铁轭缝隙流入尾矿斗排走。

 该机的转环采用立式旋转方式，对于每一组磁介质而言，冲洗磁性精矿的方向与给矿方向相反，粗颗粒不必穿过磁介质堆便可冲洗出来。该机的脉动机构驱动矿浆产生脉动，可使位于分选区磁介质堆中的矿粒群保持松散状态，使磁性矿粒更容易被捕获，使非磁性矿粒尽快穿过磁介质堆进入到尾矿中去。

 显然，反冲精矿和矿浆脉动可防止磁介质堵塞，脉动分选可提高磁性精矿的质量。 这些措施保证了该机具有较大的富集比、较高的分选效率和较强的适应能力。

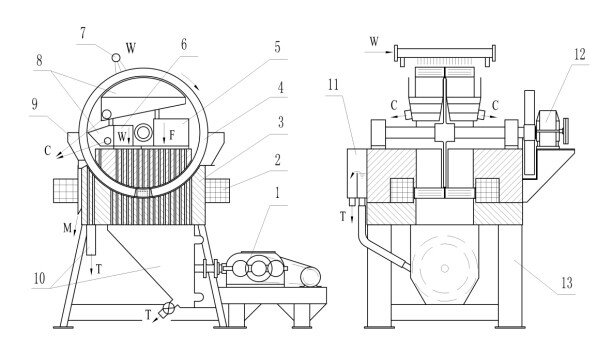

图 1 SLon 立环脉动高梯度磁选机结构图

1.脉动机构  2.激磁线圈  3.铁轭  4.转环 5.给矿斗 6.漂洗水斗 7.磁性矿冲洗装置 8.磁性矿斗 9.中矿斗 10.非磁性矿斗

 11.液位斗   12.转环驱动机构  13.机架   F-给矿   W-清水   C-磁性产品   M-中矿  T-非磁性产品

SLon立环脉动高梯度磁选可显著提高磁性精矿的品位，并保持对细粒磁性矿物回收率高的优点，此外，脉动还具有防止磁介质堵塞的作用。SLon立环脉动高梯度磁选机是一种利用磁力、脉动流体力和重力的综合力场选矿的新型工业设备。其特点是转换立式旋转，反冲精矿并配有矿浆脉动机构，选矿性能具有国际**水平。适用于-1.3毫米（-200目占50～100％）的赤铁矿、褐铁矿、菱铁矿、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、钨锡分离，也可用于非金属矿如石英、长石、霞石、高岭土等除铁提纯，具有高场强、高梯度、富集比高、不易堵塞，分选粒度范围宽，选别指标好，连续作业、结构紧凑、可靠性好（设备作业率高达98％以上）的优点。

目前我们已成了SLon-500、750、1000、1250、1500、1750、2000、2250、2500、3000、3500、4000、5000等机型的研制，设备处理能力覆盖0.05～950吨／台时。
